Skärmbyte på Dell D600

Skruvade ju LCD-panel på Dell igår, och medan jag ändå hade ångan uppe tänkte jag fixa till familjens gamla D600. Den har fått utstå monstruös misshandel under åren, och konstigt nog lever den faktiskt fortfarande. Det senaste som gav upp var dock gångjärnen, så skärmen är aningen ..eehh.. slapp... Köpte en annan halvtrasig D600 för evigheter sedan, just med baktanke att skarva ihop med vår egen. Skärmlocket på donatorn var betydligt snyggare än på vår egna, så det blev ett enkelt beslut att bara byta lock på maskinerna. Jobbet lämpar sig för alla som klara att skilja på en spårmejsel och en kryssmejsel. Svårighetgrad 1/10, men jag kör ändå en snabbgenomgång.

1) Pilla loss plastpanelen mella skärm och keyboard. Finns liten flik till höger där man enkelt får ner en mejsel.
2) Skruva loss de två skruvarna som håller tangentbordet. Vik upp tangentbordet mot dig.
3) Lossa jordsladden till skärmen, sitter skruvad jämte kabelstammen till skärmen.
4) Lossa de tre skruvarna som håller skärmen, och lyft bort hela rasket.

Hoppla... Passade på att lossa heatsinken också. Såg jäkligt grisigt ut, och lovar att skälla på ungarna som uppenbarligen sitter med datorn i sängen och käkar knäckebröd. Mängden brödsmulor och damm i burken tyder på detta.

Tandborsten, topsarna och lite tryckluft på burk snyggade till inkråmet. Lite ny kylpasta på prollen borgar för att värmeavledningen funkar en bit in i framtiden också.

5) Kör punkterna 1 till 4 i omvänd ordning för att bygga ihop apparaturen igen.

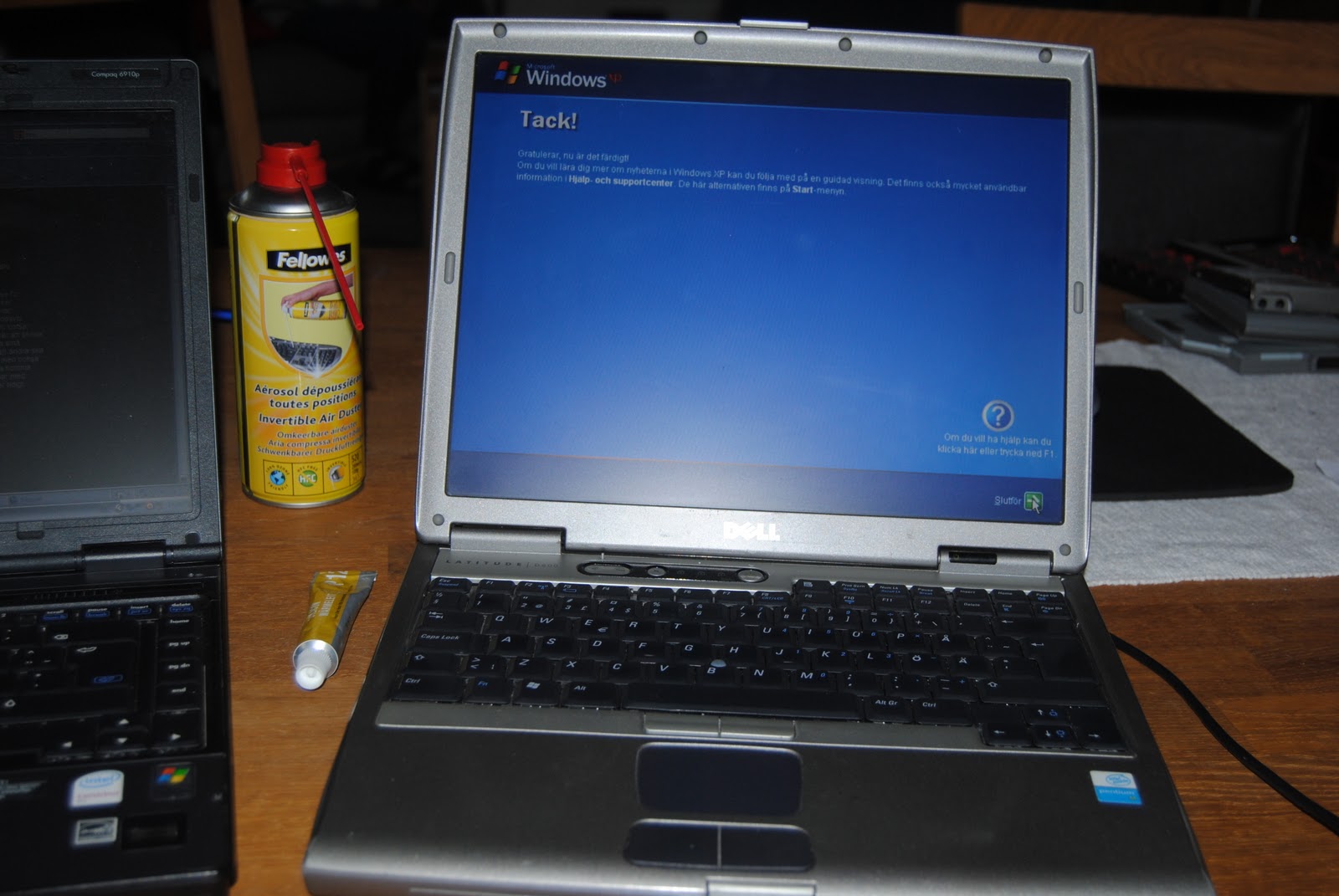

Mad en rejäl rekonditionering följer självklart en ominstallation för att maskinen ska vara tipptopp. Och på några timmar en lat söndageftermiddag har vi en schysst D600 back in business.

Happy Hack'in...

Transplantation av LCD-panel

En Dell Latitude D610 trillade in häromdan. Skulle enligt uppgift fungera som den skulle - sånär som på att LCD-panelen var spräckt. Som av en händelse har jag lite defekta Dellar ur D-serien liggande. Citerar mig själv; "varför slänga något som är trasigt" - och vipps stod en halvplundrad D600 på bordet. Råder väl ingen tvekan om vilken av maskinerna som har spräckt display.

D610'an har lite bättre generell prestanda än D600'an. Har nyare chipset och supportar bl.a DDR2-minne. Ingen fartfantom, men absolut en maskin värd att få leva ett tag till.

Ett LCD-byte är hyfsat enkelt. Antingen väljer man att byta LCD-panelen med locket fortfarande sittande på datorn, eller lossar man locket från bottenplattan och får en lös överdel att jobba med. Jag valde att låta locket sitta kvar, då jag vet att det funkar bra. Som vanligt när man jobbar i en laptop kopplar man ur strömadaptern och tar ut batteriet. Vill inte ha ström i datorn om man tappar en skruv, eller slinter med mejseln.  Förenklad arbetsgång;
1) - pilla bort de sex gummipluttarna som döljer skruvskallarna.
2) - plocka loss panelen mellan LCD och keyboard
3) - lossa skärmsagen, the bezel, försiktigt. Lirka lite, den sitter bara med snäpplås.

4) - lossa skruvarna som håler LCD-panelen. På D610'an satt det fyra skruvar på panelens yttersida. På D600'an satt dom framifrån, med monteringslister fästa på sidan. Flippa LCD-panelen framåt och lossa flatkabeln till LCD-panelen, och nertill lossas kontakten till invertern. Flatkabeln sitter oftast/alltid skyddad med en tejpremsa, och kontakten är låst med små hakar. Kabellåset öppnas genom att trycka in de små knäppena som pilarna visar, och sedan lirka loss kontakten genom att dra nedåt.

5) - Monteringen sker i omvänd ordning, och innan man skruvar samman allt testar man lämpligen om man får bild.

Matchen avslutad. Mr Lödkolv v/s Dell D610; 1 - 0

Happy Hack'in

Hackad BIOS till Thinkpad T43

Sprang på en av IBM's arbetshästar häromdan, en T43p. Hårddisken (av IDE-typ) i denna hade krachat och ersatts av en annan. T43-serien (samt vissa andra modeller - X41, R52 vet jag säkert) har IBM försett med hårddiskar med en egen firmware. Lär tydligen hänga ihop med att IBM implementerade en funktion - APS - Active Protection System - som ställde krav på diskarna vilket merparten av "vanliga" diskar inte klarade. Man ville alltså ha egna, certifierade diskar, i dessa maskiner och stoppar man i en hårddisk med fel firmware kommer laptopen att pipa ilsket vid uppstart och displaya "Error 2010".

Det var således på detta vis som maskinen jag hade framför mig startade, och min självklara ambition var att detta måste väl kunna fixas.. :-) Alternativ som står till buds;
a) Köpa en hårddisk från IBM med rätt firmware.
b) Flasha om firmware i en kompatibel hårddisk.
c) Få T43'an att strunta i kontrollen av hårddiskens firmware.

I rask takt ströks alternativ a) som för dyrt (jag är ju smålänning), alternativ b) pga att jag inte hade någon hårddisk liggande som gick att flasha. Således kvarstod alternativ c).

Visste sedan tidigare att någon påhittig individ stött på samma problem och skapat några hackade varianter av BIOS för bla T43'an. Efter lite letande hittade jag var jag sökte på;
http://www.thinkwiki.org/wiki/Problem_with_non-ThinkPad_hard_disks
Gott om läsning för den nyfikne.. Jag plockade hem rätt version till min maskin och flashade om BIOS. Körde med WinPhlash innifrån Windows, tog ett par minuter, och vid efterföljande boot var maskinen behagligt tyst...

Mr Lödkolv v/s Thinkpad; 1 - 0

En liten bonus - denna BIOS innehåller också en slic2.1-tabell som gör det hyfsat enkelt för den som vill installera en OEM-version av Win7.. :-)

Som kuriosa; Medan jag letade ovanstående info hittade jag ett kul hw-hack... Chipsettet i T43'an inkluderar egentligen support för SATA-diskar. Av någon anledning ville IBM behålla de äldre IDE-diskarna och kompletterade därför T43'an med ett sata-till-ide-chip. Den finurlige kan med relativt små medel modefiera moderkortet, koppla förbi sata-till-ide-chippet och ansluta en SATA-disk i T43'an... Text och bilder hittar man här;
http://mikejmoffitt.com/sata/

Happy Hack'in

Acer Aspire 5610 - Broadcom LAN 440x

Fick lite tid över, så jag satte mig med en Acer Aspire 5610z ikväll. Var ännu ett Tradera-köp där säljaren förskönat sitt objekt utan att nämna skador och defekter. Dessutom hade nån klåpare (säljaren kaske??!?) varit och skruvat i maskinen och bara gjort saker och ting värre. Avbrutna snäpplås och fel skruvar på fel ställen, så datorn satt knappt ihop.Strippade ner maskinen, lödde om strömkontakten på moderkortet som glappade, gjorde rent fläktar & kylflänsar, lagade en musknapp, limmade några plastsprickor (superlim rockar fett!) och satte ihop datorn igen.

Jag blir irriterad över den snåla och snikna konstruktionen av t.ex. musknappar på Acers budget-datorer (även om just denna dator säkert hade ett ganska högt nypris). Musknapparna har en liten "pinne" på undersidan som ligger mot och trycker på små mikrobrytare som är monterade på moderkortet. I mina ögon är detta helknasigt, för varje gång man använder musknapparna pressar man ner på moderkortet och utsätter det för helt onödig påfrestning.

Installerade sedan datorn med en fräsch XP, alla drivrutiner hittades hos Acer UTOM till LAN:et. Knasigt, men det är inte första gången Acer har dålig koll på vad som sitter i datorerna dom levererar. Googlade lite på device-numret, och fick träff på ett Broadcom 4400-kort. Det var åtskilliga Acer-ägare som haft samma strul, och som den hjälpsamme individ jag är länkar jag självklart till en lämplig hämtningsplats;

Broadcom 440x i flertalet Acer Aspire
PCI\VEN_14E4&DEV_170C&SUBSYS_00901025&REV_02\4&6B16D5B&0&08F0
http://www.broadcom.com/support/ethernet_nic/4401.php

Happy Hackin'

Konfiguration av 3G-routern ERIMAX 3G-6200n

En person i bekantskapskretsen hade av misstag lyckats nollställa sin router. Han hade sedan uppenbara svårigheter att få den att funka, och utan internet var familjen i uppror.. :-) Väldigt ödmjukt undrade han om inte Mr Lödkolv ville ta sig an apparaturen och försöka få fart på den. Visst svarade jag. Tror att titeln nätverkstekniker står någonstans i CV'n, så detta ska man väl kunna reda ut.

Det som anlände var en ryggsäck innehållande en EDIMAX 3G-6200n, en Huawei E1750 3G-dongel med SIM-kort från Telenorm, några enkla manualer, sladdar och skivor. En snabbkoll i manualen visade att modellen stödjer BÅDE 3G-uppkoppling OCH fast koppling mot internet. Tyvärr var det hårdkodat att 3G-uppkopplingen var primär, och den fasta var fail-over. Tycker att det omvända vore bättre, eftersom man i allmänhet har bättre prestanda på sin fast uppkoppling.

På med routern, anslut en TP-kabel till valfri port (1 tom 4) and off we go. En koll med ipconfig visade att routern hade adress 192.168.2.1, och på denna adress fanns det sedvanliga web-gränssnittet för konfiguration. Skippade wizarden och kikade runt lite i menyerna innan jag gav mig på inställningarna. Började med WAN-inställningarna - och då denna router bara skulle användas med mobilt bredband gick jag rakt på 3G-setup'en. Fick rådfråga google för Telenors APN-parameter.

- APN: internet.telenor.se
- Service: 3G/3.5G only
- AT Dial Script: *99#
- inget namn/password

Klicka APPLY, parametrarna sparas och routern startar om. Efter någon minut reagerar 3G-dongeln.. Citerar Adolphson & Falk - "Kontrollen blinkar blå, en signal för det säkra". En snabbkoll i routerloggen visade att uppkopplingen gått klockrent. Några minuter senare hade även WLAN'et fått tillbörlig säkerhet, och prylarna kunde återlämnas till sin rättmätige ägare.

Mr Lödkolv v/s EDIMAX: 1-0
Segraren erhöll en pava vitt för sin enastående insats!

LG R405-A - uppdatering

Låg ett litet kuvert från Kina i posten idag, innehållandes ett styck kontakt till den LG R405 jag skrev om för nån vecka sedan. Blev nog inte mer än 10 dagars leveranstid, vilket får väl anses helt okej. Några minuter vid lödstationen så hade kontakten bytts och lite ny krympslang baddade in lödningarna. Några minuter till så sitter den i datorn...

Undrar hur många hundralappar en "riktig" datafirma tagit för detta jobb.

Happy Hackin'

Lagning av HP/Compaq-laddare

Ungarnas kusin, en tjej i övre tonåren, förbrukar laddare på löpande band. Hennes dator, en Compaq CQ70, behandlas aningen ehh... ovarsamt... och det som råkar värst ut är laddarens sladd och kontakten i datorn. Konsigt nog har inget - ännu - behövt göras med kontakten i datorn. Däremot tror jag hon är inne på sin tredje laddare. HP's original-laddare är ju kriminellt dyra, så hon vill att morbror Lödkolv fixar billigt/gratis.

Under några månader har något "glappat" i sladden eller kontakten vid datorn. Jag fick åbäket i min hand häromdan när glappet blivit permanent och datorn inte gick att använda alls. Kunde i vart fall konstatera att datorn var OK, då den fungerade med annan laddare. Kikade närmare på laddaren, och såg tecken på en böj-skada på sladden intill kontakten i "datoränden". Jepp... Lirkar man TÅLMODIGT med sladden går det att få kontakt! Hade jag hetat Tjalle Berg och sålt dator på Tradera hade jag skarvat med en sockerbit, och inte tyckt att denna tattarlagning var något som behövde tas med i objektbeskrivningen (har hänt!). Heter man Lödkolv i efternamn lagar man ordentligt!!

Laddaren i fråga heter 384020-001. Är varianten med mittpinne på kontakten - sker en typ av signalering mellan datorn, laddare och batteri via denna ledare. Ytterhöljet på kontakten är GND, och insidan är 19 volt. Den rent fysiska storleken på kontakten är densamma som på Dells PA-10 och PA-12 mfl. Som av en händelse hade jag en trasig PA-10 från Dell liggande (varför slänga trasiga saker??) som gladeligen kunde få donera hela lågspänningsdelen. Lyckades bräcka upp bägge laddarna utan att åsamka några skador på plasten, kablarna i respektive laddare löddes bort. Bilden nedan visar HP-laddaren samt några anteckningar över vad som ska sitta var - är ju enkelt att mäta upp med en multimeter.

Sladden till vänster är Dell-kabeln och sladden till höger är den gamla HP-kabeln. Den uppmärksamme noterar också att det bara syns/finns två ledare på HP-kabeln. Jepp, i/o-kabeln hade gått av inne i laddaren!!! Mycket märkligt, men det ger iallafall en förklaring till varför ett nästan nytt batteri knappt tog laddning.

Och såhär blev resultatet efter att Mr Lödkolv pulat dit Dell-sladden istället.

Som bonus kan tilläggas att Dell-sladdens dragavlastare passade superbt i hålet på HP-laddarens plast-hölje. Brydde mig aldrig om att limma ihop laddarens hölje. Ett par varv silvertejp gör samma jobb, och det är enklare att forcera silvertejp än lim - för detta var säkert inte sista gången som denna laddare kommer att lagas.

En snabbkoll med multimetern gjordes också innan laddaren jackades upp mot datorn. Funkade prima! Konstaterade också att med en fungerande signal-länk mellan laddare och dator ville även batteriet vara med på noterna.

Mr Lödkokv v/s Compaq CQ70: 1-0

Råtta i fläkten

Hämtade ut ett Tradera-köp idag. En Fujitsu-laptop som enligt säljaren hade problem med att den blev seg och stängde av sig själv. Sannolikheten att denna typ av problem beror på överhettning är ganska stor, och det brukar vara hyfsat enkelt att fixa till. Denna modell, en La1703, har en ganska stor lucka på chassits undersida. Under luckan sitter minnes-slottarna, och heatsink/cpu-fläkt enkelt åtkomliga. Fyra skruvar till luckan och två till fläkten, och så återfanns nedanstående bortsprungna damm-råtta.

Är inte så konstigt om datorn går varm. Med den mattan framför kylflänsen lär det inte passera mycket luft därigenom.
Skrämde bort råttan med lite tryckluft på burk, passade på att stoppa i lite mer minne, och skruvade ihop datorn igen. Tog max 10 minuter, och det är så enkelt att vem som helst klarar detta. Burken har gått i 2 timmar nu, utan att visa tecken på överhettning.

Ska bara installera upp maskinen, så är den klar att gå vidare till en ny ägare. Spekulant någon?

Reparation av LG R405

Ytterligare en maskin inköptes från den lokala pantbanken. LG R405 heter modellen. Har skruvat i dessa maskiner tidigare och har bara goda erfarenheter. Robust, rejäl och genomtänkt konstruktion. Just denna dator hade en tangent trillat bort på, annars skulle det inte vara några defekter.

Upptäckte dock på cirkus 1.5 sekund att det glappade friskt i el-anslutningen till moderkortet. Trist, men det är väl sånt man får räkna med... I vilket fall, tangentbordet lagades per omgående. Hade en likadan "plockmaskin" liggande som fått offra både det ena och det andra. Nu plockades en liten "sax-lyft", ni vet det där som sitter under tangent-toppen och håller den på plats. Men att sätta fast denna pyttepryl (är dessutom tvådelad) med millimeterprecission kan få vem som helst att bli... ehh.. irriterad. Vet inte om jag lider av nån parkinson-light, men jag tycker jag darrar som ett asplöv. Några haranger senare (ej lämpliga att återge i text) satt tangenten i vart fall på plats! Seger!

Så var det då glappet... LG tillhör i detta fall en kategori laptop-tillverkare som bör prisas för sin konstruktion. Ström-kontakten i datoränden siter INTE lödd på moderkortet, utan är en lös komponent med mjuka sladdar till en anslutning på moderkortet. En sladd-snubbling (ofrånkomlig i barnfamiljer) riskerar alltså inte att man knäcker sönder halva moderkortet och tvingas förtidspensionera sin maskin. Klistrar in en bild så ni förstår vad jag menar.

Nu var det väl "bara" mittpinnen i kontakten som satt lös och glappade, men dessvärre inget som man enkelt lagar. Ni som pular med laptop-reparationer vet att tillgång på prylar och priser kanske inte är helt optimal här hemma i Svedala. Ebay däremot... :-) Jisses vad prylar... Kontakt med sladd - som bilden visar ovan - skulle gå lös på en hundralapp. Hittade dock kontakten lös, utan sladdar, hos en annan säljare. Sladdarna har jag ju redan, och löda - nja det tycker jag nog att jag behärskar.. :-) Några klick senare var köpet gjort och PayPal-betalningen genomförd.. Slutnotan drog iväg till hiskeliga... Håll i er nu... 13 kronor - inklusive frakt från Kina.. Återkommer med rapport om arbetet när/om grejjerna trillar in i brevlådan.

Happy Hackin'

Acer Travelmate 243LC BIOS Unlock

Köpte loss en begagnad Acer-laptop från min lokala pantbank häromdan. Är ju lite som att köpa grisen i säcken, för man vet ju aldrig vad maskinen varit med om tidigare. Den var i vart fall "startprovad" enligt beskrivningen - vad nu det kan tänkas innebära.
Men visst, den startade glatt. Bootade upp med tidigare ägares windows installation, inklusive personliga dokument, bilder etc... Efter en kortare test tyckte jag det var läge att installera om maskinen med en ren XP, licens fanns ju på COA-stickern på undersidan. Startar om för att ändra boot-ordningen i BIOS. Ehhh... Password... Nä, det var ju inget som medföljde i köpet nä...

Jaja... Låsta BIOS-setuper har inte hindrat Mr Lödkolv tidigare i livet. Finns enklare och svårare sätt att få fatt eller låsa upp. Denna maskin var aningen till åren kommen, och erfarenheten säger att detta faller under kategorin enklare arbeten... Erfarenheten säger också att jag väldigt sällan är först med att upptäcka ett problem och efter en snabbkoll hos oraklet google visade att så naturligtvis inte var fallet. En tjeckisk sida hade vänligheten att beskriva - dock på tjeckiska - hur man gick till väga. Jag kör en kortfattad resume på svenska.
- pilla bort gångjärns-skydden, och därunder lossa skruvarna som håller panelen mellan LCD & tangentbord.
- med milt våld plockar man bort panelen, utan att lossa några sladdar.
- lyft undan tangentbordet, även detta utan att lossa något
- flippa over switchen längt till vänster, och vipps frågas det inte efter lösenord längre.

Jag vet inte exakt när Acer slutade med denna enkla metod att nollställa BIOS-lösenord. Jag har tidigare gjort på samma sätt med en 1360, och ett forum jag kikade i skrev att det funkar på maskiner i 3000-serien..

Med laptopen fortfarande isärplockad är det inte fel att plocka bort heatsinken, göra rent fläkten och lägga på lite ny kylpasta. Satt en damråtta i min maskin, stor som en pälsmössa.

Happy Hackin'
